Описание и технические характеристики

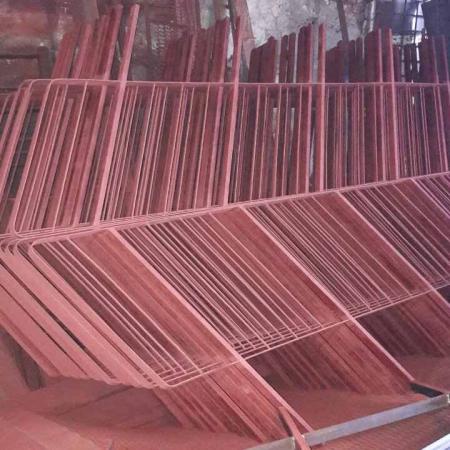

Стальные ограждения ОМ 15-1 железобетонного лестничного марша, изготовленные по чертежам серии 1.050.9-4.93 по ГОСТ 25772 из стали группы С235 по ГОСТ 27772
Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ и поставку в любой регион России и Казахстана стальных лестничных ограждений — перил марки ОМ 15-1 по типовой серии 1.050.9-4.93 (выпуск 3 «Лестницы для многоэтажных общественных, административных и бытовых зданий и производственных зданий промышленных предприятий. Стальные изделия»), разработанной ЦНИИпромзданий и введенной в действие в 1995 году (взамен серий 1.050.1-2 вып.2 и 1.050.1-3 вып.2).
Размеры лестничного ограждения ОМ 15-1
Металлические перила марки ОМ 15-1 изготавливаются по чертежам 1.050.9-4.93.3-38:
длина лестничного ограждения ОМ 15-1 в плане lом = 2770 мм,
длина поручня — 3097 мм,
высота стоек — 1060 мм,
высота решетчатого заполнения (с шагом 150 мм) — 710 мм,
количество стоек (с шагом 600 мм) — 5,
уклон — 1:2,
угол наклона к горизонту — 26°34'.
Типовые стальные перила марки ОМ 15-1 по серии 1.050.9-4.93.3 применяются в стандартных двухмаршевых лестничных клетках марок ЛК-60-15-4, ЛК-60-17-4, ЛК-60/72-15-4/5 и ЛК-60/72-17-4/5, а также в трехмаршевых лестничных клетках с лифтами марок ЛКЛ-42-15-3, ЛКЛ-42-17-3, ЛКЛ-48/60-15-3/4, ЛКЛ-48/60-17-3/4, ЛКЛ-60/72-15-4/5 и ЛКЛ-60/72-17-4/5.
Ограждения ОМ 15-1 могут устанавливаться на стандартные железобетонные лестничные марши по ГОСТ 9818 при высоте подъема марша hом = 1500 мм (высота этажа hэ = 3 м):
железо-бетонные ребристые лестничные марши с полуплощадкой марки ЛМП 57.11.15-5, ЛМП 60.11.15-5, ЛМП 57.11.15-5-3 и ЛМП 60.11.15-5-3 с накладными бетонными проступями типа 1ЛН и 2ЛН по серии 1.050.9-4.93 (выпуск 1);
лестницы из накладных лестничных ступеней типа ЛС, ЛСВ, ЛСН и ЛСП по стальным косоурам марок ЛК 5, ЛК 10 и ЛК 23 по серии 1.050.9-4.93 (выпуск 3);
железобетонные плоские лестничные марши марки ЛМ 30.11.15-4 и ЛМ 30.12.15-4 по серии 1.151.1-7 (выпуск 1);
железобетонные ребристые лестничные марши марки ЛМ 150-115 по серии 1.150-КР-1 (выпуск 1).
