Описание и технические характеристики

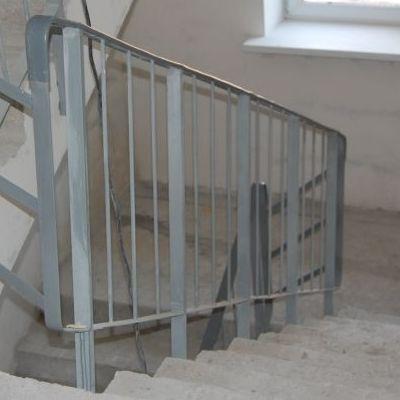

Пермская производственная компания «ГРАН-Строй» осуществляет поставку в любой регион России, Белоруссии и Казахстана стальных лестничных ограждений — перил марки ЛО 13, изготовленных по типовой серии 1.050.9-4.93 «Лестницы для многоэтажных общественных, административных и бытовых зданий и производственных зданий промышленных предприятий» (выпуск 3 «Стальные изделия»), разработанной ЦНИИпромзданий и введенной в действие в 1995 году (взамен серий 1.050.1-2 вып.2,1.050.1-3 вып.2 и 1.450-1 вып.2)
Размеры лестничного ограждения ЛО-13
Металлические ограждения лестничных маршей марки ЛО 13 изготавливаются по типовым чертежам 1.050.9-4.93.3-102:
длина лестничного ограждения ЛО 13 в плане — 2700 мм
длина поручня — 3019 мм
высота стоек — 980 мм
количество стоек (с шагом 600 мм) — 5 шт.
высота решетчатого заполнения (с шагом 150 мм) — 680 мм
уклон — 1:2
угол наклона к горизонту — 26°34'
Типовые стальные перила марки ЛО 13 по серии 1.050.9-4.93.3 применяются в стандартных двухмаршевых лестничных клетках марок ЛК-60-15-4, ЛК-60-17-4, ЛК-60/72-15-4/5 и ЛК-60/72-17-4/5, а также в трехмаршевых лестничных клетках с лифтами марок ЛКЛ-42-15-3, ЛКЛ-42-17-3, ЛКЛ-48/60-15-3/4, ЛКЛ-48/60-17-3/4, ЛКЛ-60/72-15-4/5 и ЛКЛ-60/72-17-4/5 по серии 1.050.9-4.93.0-1.
Ограждения ЛО13 устанавливаются на стандартные железобетонные лестницы многоэтажных зданий при высоте подъема марша hом = 1500 мм: на лестницы из накладных бетонных лестничных ступеней типа ЛС, ЛСВ, ЛСН и ЛСП по стальным косоурам марок ЛК-5, ЛК-10 и ЛК-23 по серии 1.050.9-4.93.3
Крепление лестничных ограждений
Крепление типовых стальных ограждений лестниц к железобетонным лестничным маршам и ступеням лестничных клеток жилых зданий выполняется по рабочим чертежам серии 2.150-1 (выпуск 1).
При креплении ограждений сверху ступеней на расстоянии 140 мм от края сверлятся отверстия под стойки ограждения, в которые вставляются эти стойки, после чего отверстия бетонируются.
При креплении ограждений с торца, стойки ограждений лестничных маршей привариваются к закладным деталям, предусмотренным в железобетонных лестничных маршах или накладных ступенях, сварным швом длиной 100 мм.
Между собой лестничные ограждения связываются путем сварки с использованием металлических монтажных деталей
