Описание и технические характеристики

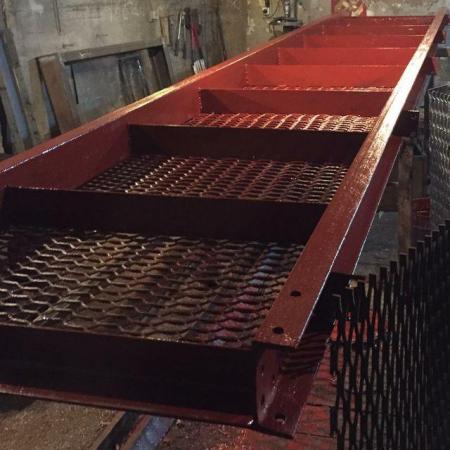

Площадка ПГВ-48.9 стальная прямоугольная по ГОСТ 23120 с настилом из просечно-вытяжного листа по ТУ 36.26.11-5-89. Серия 1.450.3-7.94 выпуск 2. Вес - 209,8 кг
Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ и поставку в любой регион России и Казахстана стандартных сварных стальных прямоугольных площадок марки ПГВ 48.9 с решетчатым настилом из листовой просечно-вытяжной стали по чертежам типовой серии 1.450.3-7.94 (выпуск 2 «Конструкции из горячекатанных профилей»), используемых при возведении эвакуационных, пожарных и технологических стационарных наружных металлических лестниц, площадок обслуживания различного оборудования, переходных мостиков, нефтеналивных эстакад.
Размеры прямоугольной площадки ПГВ 48.9:
Длина площадки Lп = 4800 мм
Ширина площадки Bп = 916 мм
Высота площадки — 152 мм
Вес (масса) площадки — 209,8 кг
Конструкция металлической площадки ПГВ 48.9:
Продольные балки площадки выполнены из горячекатаного швеллера N 14 по ГОСТ 8240
Крайние поперечные перемычки — из стальных горячекатаных уголков сечением 75×75×5 мм по ГОСТ 8509
Промежуточные поперечные перемычки — из стальной полосы по ГОСТ 103 сечением 4×90 мм
Решетчатый настил — из просечно-вытяжного стального листа ПВЛ-406 по ТУ 36.26.11-5-89
Площадки ПГВ 48.9, изготовленные по типовым чертежам 1.450.3-7.94.2-KM2, в полной мере соответствуют требованиям ГОСТ 23120, предъявлемым к стационарным наружным маршевым лестницам.
В производстве используем сертифицированный горячекатаный металлопрокат из углеродистых сталей марок Ст3кп по ГОСТ 380 (С235 по ГОСТ 27772), Ст3пс по ГОСТ 380 (С245 по ГОСТ 27772) или Ст3сп5 по ГОСТ 380 (С255 по ГОСТ 27772).
Антикоррозионная защита стальных площадок с решетчатым настилом: один слой глифталевой грунтовки ГФ-021 по ГОСТ 25129 (или грунтовки ГФ-017 по ОСТ 6-10-1428 для "северного" исполнения) и (по требованию заказчика) один слой эмали ПФ-115 по ГОСТ 6465 или эмали ПФ-133 по ГОСТ 926. Возможна окраска площадок в сигнальный или любой фирменный цвет по каталогу RAL.
Стальные площадки марки ПГВ 48.9 дополнительно комплектуются стальными лестничными маршами типа ЛГВ, ограждениями типов ОПБГ и ОПТГ.
