Описание и технические характеристики
Стальные ограждения ОМ 18-1 железобетонного лестничного марша, изготовленные по чертежам серии 1.050.9-4.93 по ГОСТ 25772 из стали группы С235 по ГОСТ 27772
Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ и поставку в любой регион России и Казахстана стальных лестничных ограждений — перил марки ОМ 18-1 по типовой серии 1.050.9-4.93 (выпуск 3 «Лестницы для многоэтажных общественных, административных и бытовых зданий и производственных зданий промышленных предприятий. Стальные изделия»), разработанной ЦНИИпромзданий и введенной в действие в 1995 году (взамен серий 1.050.1-2 вып.2 и 1.050.1-3 вып.2).

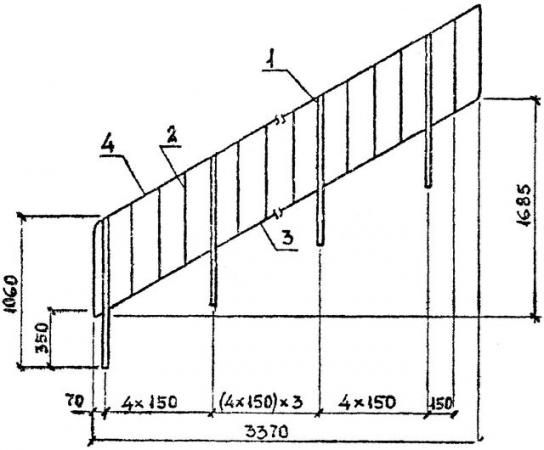

Размеры лестничного ограждения ОМ 18-1
Металлические перила марки ОМ 18-1 изготавливаются по чертежам 1.050.9-4.93.3-39:
длина лестничного ограждения ОМ 18-1 в плане lом = 3370 мм,
длина поручня — 3768 мм,
высота стоек — 1060 мм,
высота решетчатого заполнения (с шагом 150 мм) — 710 мм,
количество стоек (с шагом 600 мм) — 6,
уклон — 1:2,
угол наклона к горизонту — 26°34'.
Типовые стальные перила марки ОМ 18-1 по серии 1.050.9-4.93.3 применяются в стандартных двухмаршевых лестничных клетках марок ЛК-36-15-2, ЛК-36-17-2, ЛК-72-15-4, ЛК-72-17-4, ЛК-36/48-15-2/3, ЛК-36/48-17-2/3 и в трехмаршевых лестничных клетках с лифтами марок ЛКЛ-48-15-3, ЛКЛ-48-17-3, ЛКЛ-48/60-15-3/4, ЛКЛ-48/60-17-3/4.
Ограждения ОМ 18-1 могут устанавливаться на стандартные железобетонные лестничные марши по ГОСТ 9818 при высоте подъема марша hом = 1800 мм (высота этажа hэ = 3.6 м):
железо-бетонные ребристые лестничные марши с полуплощадкой марки ЛМП 57.11.18-5, ЛМП 60.11.18-5, ЛМП 57.11.18-5-3 и ЛМП 60.11.18-5-3 с накладными бетонными проступями типа 1ЛН и 2ЛН по серии 1.050.9-4.93 (выпуск 1);
лестницы из накладных бетонных лестничных ступеней типа ЛС, ЛСВ, ЛСН и ЛСП по стальным косоурам марки ЛК 7 и ЛК 12 по серии 1.050.9-4.93 (выпуск 3);
железобетонные ребристые лестничные марши марки ЛМ 180-115 по серии 1.150-КР-1 (выпуск 1);
железобетонные лестничные марши ребристой конструкции с фризовыми ступенями марок 2ЛМФ 39.12.18-5, 2ЛМФ 39.14.18-5 и 2ЛМФ 39.15.18-5 с накладными проступями типа 1ЛН и 2ЛН по серии 1.251.1-4 (выпуск 1);
железобетонные лестничные марши ребристой конструкции с фризовыми ступенями марок ЛМ-18.12, ЛМ-18.13 и ЛМ-18.15 с накладными проступями типа ЛН по серии 1.251-3 (выпуск 1), действовавшей с 1977 по 1984 год;
железобетонные лестничные марши ребристой конструкции с фризовыми ступенями марок ЛМ 36.12, ЛМ 36.14 и ЛМ 36.15 с накладными проступями типа ЛН по серии 1.250-1 (выпуск 2), действовавшей с 1971 по 1977 год;
железобетонные лестничные марш-площадки однокосоурные ребристой конструкции марки ЛМР 58.12.18-5Т и ЛМР 70.12.18-5Т по серии 1.258 КЛ-2 (выпуск 1-1).
